工字鋼電纜滑車介紹及安裝說明

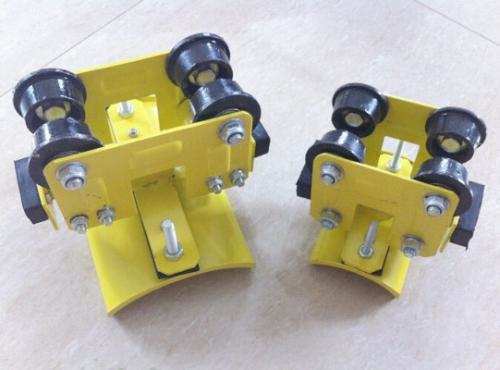

　　工字鋼電纜滑車系列為起重機小車供電的一種導電形式，它由行走輪、支架、托板組成，將軟電纜固定在托板上，由牽引架與工字鋼電纜滑車同步，從而實現電纜供電目的。工字鋼電纜滑車裝置用于移動供電機械在移動中電纜的懸吊與移動，已廣泛應用于各類起重機械中

　　工字鋼電纜滑車又稱電纜滑軌,電纜滑線,電纜滑車,電纜滑軌滑車,工字鋼電纜滑車,工字鋼滑車,電纜傳導滑車。

　　工字鋼電纜滑車安裝說明：

　　1、固定掛線架安裝好后，后邊應焊一擋鐵。

　　2、調整牽引頭，使小車在整個行程中不碰牽引孔的上下邊緣為好。

　　3、電纜長度為起重機跨度的1.2倍加8米。

　　4、調整牽引鋼絲繩，使其長度小于同節電纜長度，運行時由牽引鋼絲繩受力。

　　5、當電纜直徑不等時，電纜夾間墊以軟橡皮，使其外徑基本相同，以便將電纜夾緊。

　　6、布電纜時，應考慮兩面電纜托板受力均衡。

　　7、當電纜滑車為二層、三層時，要求相同。

　　8、滑車裝置上的雙墊圈為調整墊圈，當導軌不合適時，把墊圈放在固定板的內側，以調整規矩的寬窄。
