起重機軌道壓板配置

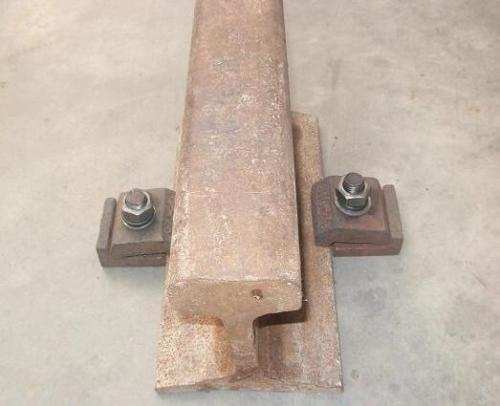

　　起重機軌道壓板裝置，由鋼軌、橡膠墊板、金屬墊板、壓板、墊圈、螺栓、螺母、彈性圈墊和止檔組成。起重機軌道壓板主要用于吊車梁上翼板寬≤350mm、軌道底寬≤132mm之吊車軌道的固定。

　　起重機軌道壓板右端有一個與鋼軌下緣面相接觸的斜面和一個止口，其止口高度與鋼軌底部高度相匹配，斜面的斜度與鋼軌下緣面圓角相吻合;止檔焊接在金屬墊板兩端，金屬墊板上設置橡膠墊板，鋼軌置于橡膠墊板中央，兩個壓板一端對應置于鋼軌下緣，另一端置于橡膠墊板上，通過螺栓、螺母、墊圈、彈性墊圈自下而上將金屬墊板、橡膠墊板、鋼軌和壓板固定在起重機梁上。本實用新型與現有技術相比，結構簡單，生產及維修成本低，壓板沖壓成型，強度好不易斷裂，材料彈性好，耐受沖擊，采用橡膠墊板具有緩沖和減振作用，起重運行安全。
