彈簧式電纜卷筒工作原理

用電設備（如小車或行車等移動設備）移動時，拉動卷筒放纜，此時平面蝸卷彈簧卷繞在芯軸上，彈簧儲存能量。當用電設備返回時，在彈簧力的作用下，卷筒反方向旋轉，同步收卷電纜。

結構特點

1、以平面蝸卷彈簧為動力，無需電耗，工作安全可靠

2、采用集電滑環- 碳刷架結構傳遞電能，供電連續平穩

3、設置了可逆轉機構，避免卷筒逆轉而折斷彈簧

4、結構簡單，安裝、調試、維護方便

主要產品型號

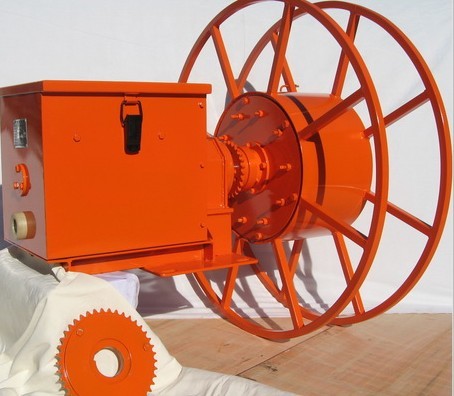

1、DJ1 系列：采用鏈條傳動，增加了產品的可塑性，可根據用戶的使用要求配置彈簧規格和鏈條傳動比，使電纜受力適宜。

2、DJ2 系列：具有結構緊湊，體積小，重量輕，安裝方便等特點。廣泛應用與電動平車、移動小車、電動抓斗等移動電氣設備。

3、DJ5 系列：該產品采用塑料外殼制作，結構緊湊，屬于微型彈簧式電纜卷筒，主要用于電流在10A 以下，移動距離在10 米范圍內，并且安裝空間較小的場合。

4、JT1 系列：彈簧機座，卷線筒及滑環裝置分體設計，使電纜卷筒更加平穩，維護方便。

5、JT2 系列：主要用于電流在50A 以下，移動距離在30米范圍內。主要特點和結構與DJ2 相似。
